بعد رحلة الماء | زيارة إلى محطة معالجة مياه الصرف الصحي في شنغهاي تايخه: استكشاف أول محطة لمعالجة مياه الصرف الصحي تحت الأرض في الصين تدمج التخزين والمعالجة

مؤخرًا، شارك فريق Yosun البيئي في الزيارة الفنية وحدث التبادل "متابعة رحلة المياه - زيارة محطة تايخه لمعالجة مياه الصرف الصحي" التي نظمتها مجلة تكنولوجيا تنقية المياه.

باعتبارها أول محطة لمعالجة مياه الصرف الصحي تحت الأرض في الصين تدمج خزانًا ومرافق معالجة مياه الصرف الصحي، تُظهر محطة تايخه لمعالجة مياه الصرف الصحي مفاهيم متقدمة في تصميم العمليات، والتشغيل والصيانة الذكية، والتنمية الخضراء، والإدارة منخفضة الكربون. ترك نهجها المبتكر انطباعًا عميقًا لدى الفريق الزائر.

1. جدول أعمال الحدث

تميزت الزيارة بجدول زمني منظم ومجموعة واسعة من الأنشطة، بما في ذلك:

1. تسجيل

2. الكلمة الافتتاحية للمدير صن من مجلة تكنولوجيا تنقية المياه

3. مقدمة عن التشغيل الشامل لمحطة Taihe لمعالجة مياه الصرف الصحي بقلم Ren Yi، مدير محطة Taihe

4. خطاب البروفيسور تانغ يولين من جامعة تونغجي، شنغهاي

5. قم بزيارة منصة Taihe Plant لإدارة ومراقبة المياه الذكية ذات البيانات الضخمة

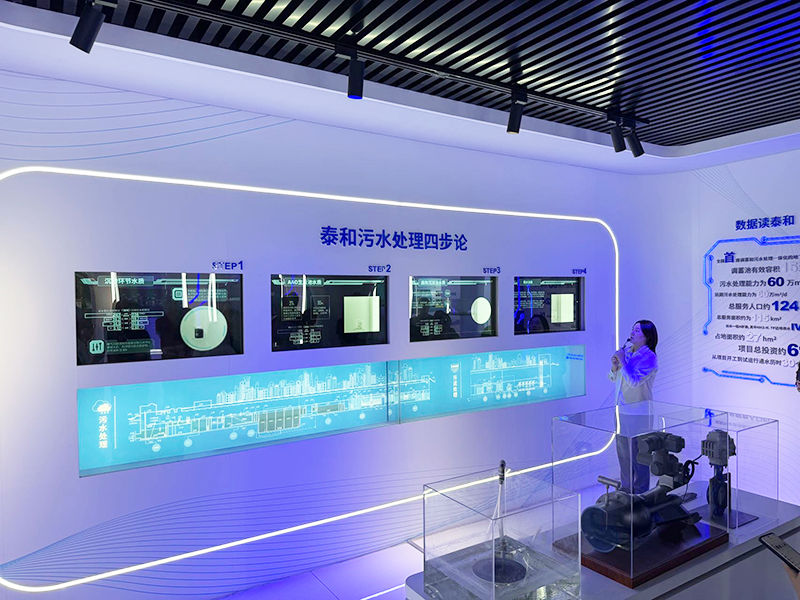

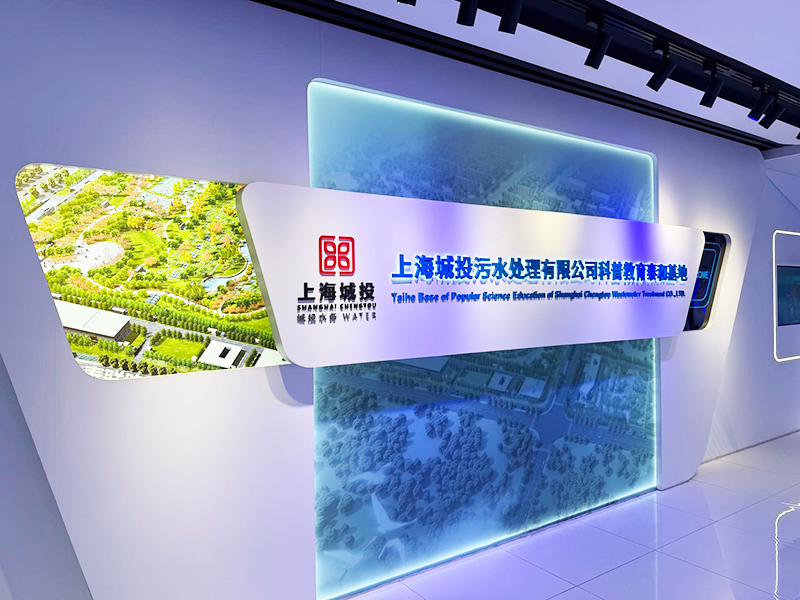

6. زيارة إلى قاعدة تايخه لتعليم العلوم التي تديرها شركة شنغهاي تشنغتو لمعالجة مياه الصرف الصحي المحدودة.

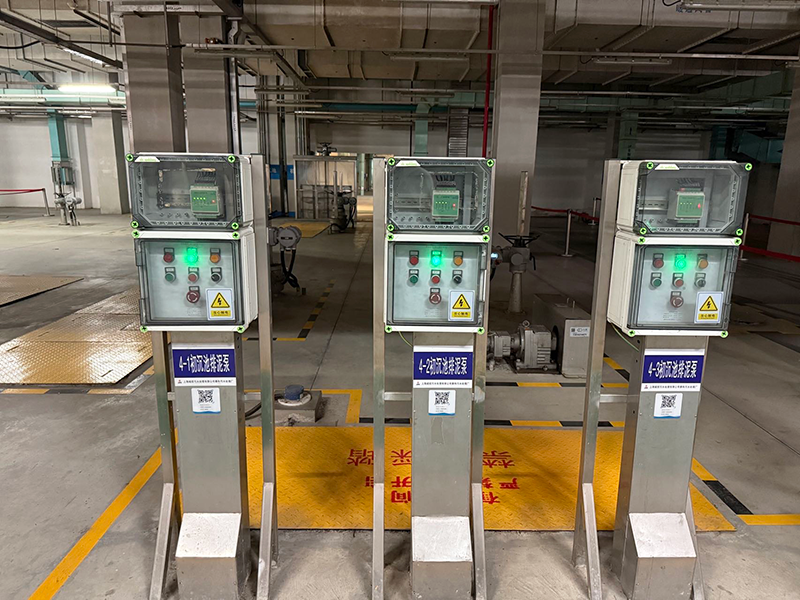

7. زيارة في الموقع إلى مرافق معالجة مياه الصرف الصحي تحت الأرض والحديقة الموجودة فوق الأرض

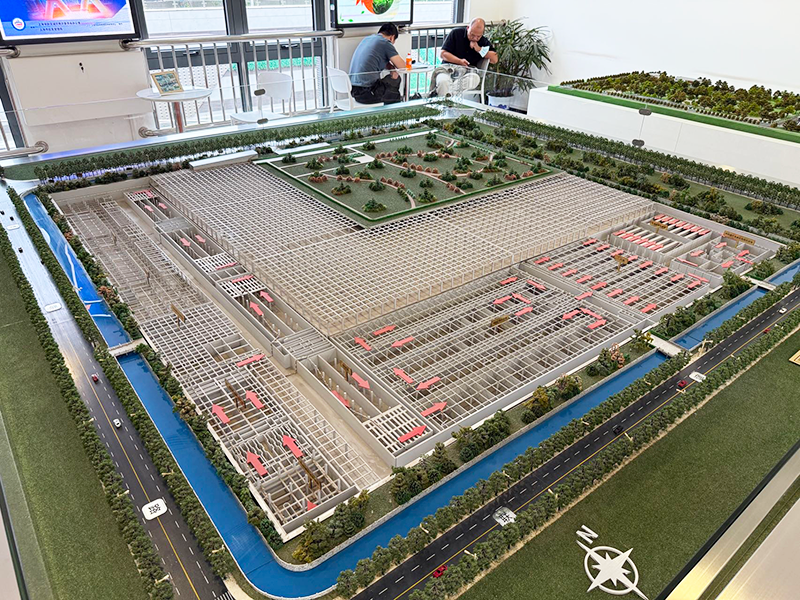

8. زيارة النموذج المصغر لمصنع تايخه

9. صورة جماعية

2. نظرة عامة على محطة معالجة مياه الصرف الصحي في تايخه

تقع محطة Taihe لمعالجة مياه الصرف الصحي في رقم 8، حارة 99، طريق Lianyi، منطقة Baoshan، شنغهاي. يتم تشغيلها من قبل شركة Shanghai Chengtou Wastewater Treatment Co., Ltd. وهي أول محطة لمعالجة مياه الصرف الصحي تحت الأرض في الصين تدمج خزانًا ومرافق معالجة مياه الصرف الصحي.

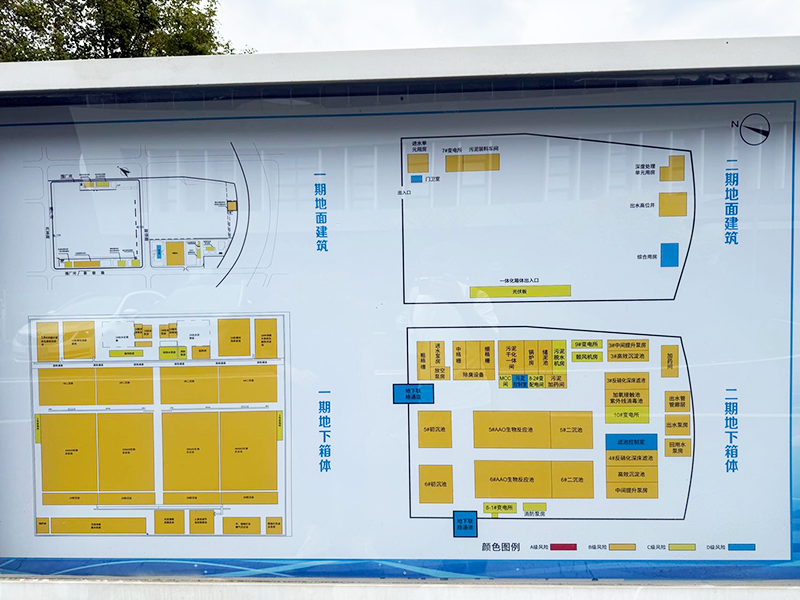

ويغطي المصنع مساحة إجمالية قدرها 27 هكتارا، منها 19 هكتارا للمرحلة الأولى و8 هكتارات للمرحلة الثانية. وتخدم مساحة إجمالية تبلغ حوالي 115 كيلومترًا مربعًا ويبلغ عدد سكانها حوالي 1.24 مليون نسمة في منطقة شيدونغكو.

يعتمد المصنع عملية AAO معدلة مقترنة بالمعالجة المتقدمة ومنصة إدارة ذكية قائمة على BIM. جودة مياه الصرف الصحي أفضل من معيار التصريف الوطني من الفئة 1A، مع وصول مؤشرات مثل نيتروجين الأمونيا والفوسفور الإجمالي إلى معيار المياه السطحية من الدرجة الرابعة.

بدأ بناء مشروع محطة تايخه لمعالجة مياه الصرف الصحي في 28 أبريل 2017.

المرحلة الأولى لديها قدرة معالجة تبلغ 400.000 متر مكعب/يوم وهي قيد التشغيل بالفعل. المرحلة الثانية قيد التوسع حاليًا بسعة إضافية تبلغ 200.000 متر مكعب/يوم. وبعد الانتهاء، ستصل الطاقة الإنتاجية الإجمالية للمحطة إلى 600 ألف متر مكعب/يوم.

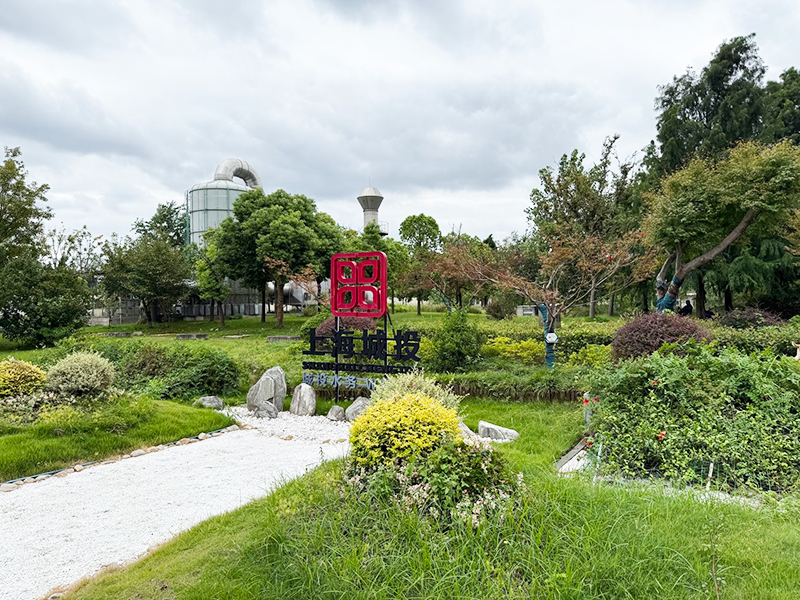

وقد تم تطوير الطابق الأرضي للمصنع إلى حديقة خضراء مفتوحة للجمهور بحرية. كما تنظم قاعدة تايخه لتعليم العلوم التابعة لشركة شانغهاي تشنغتو لمعالجة مياه الصرف الصحي المحدودة أنشطة تعليمية عامة، مما يسمح للزوار بالتعرف على عملية معالجة مياه الصرف الصحي بأكملها من مسافة قريبة.

يساعد هذا التصميم على تغيير الانطباع العام التقليدي عن محطات معالجة مياه الصرف الصحي.

3. عملية معالجة مياه الصرف الصحي الأساسية

من خلال المراقبة في الموقع والتفسيرات الفنية، تم عرض عملية معالجة مياه الصرف الصحي في محطة تايخه بطريقة واضحة ومنظمة بشكل جيد.

تتبع العملية برمتها بدقة تسلسل العلاج الموحد لما يلي:

المعالجة المسبقة ← المعالجة البيولوجية ← المعالجة المتقدمة ← التخلص من الحمأة ← إعادة استخدام المياه المستصلحة

ترتبط كل مرحلة ارتباطًا وثيقًا لضمان جودة مياه الصرف الصحي المستقرة.

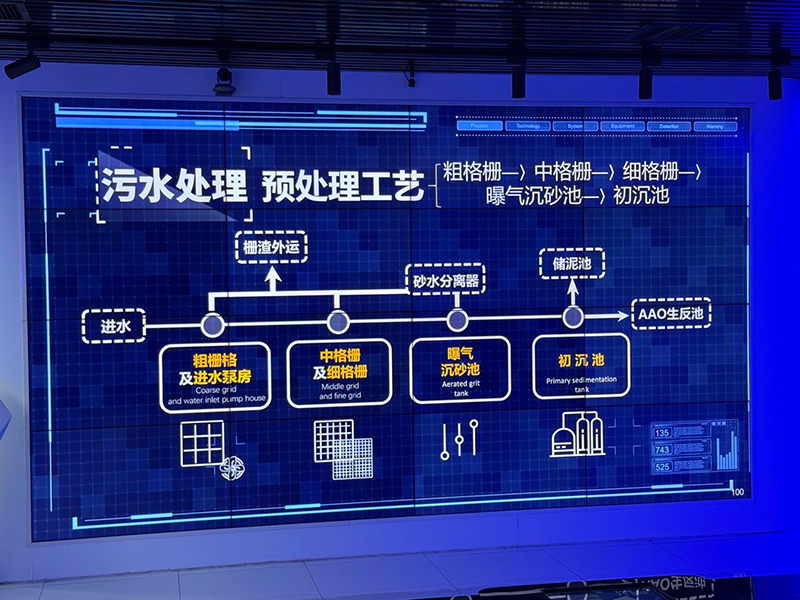

3.1 المعالجة المسبقة

يتم جمع مياه الصرف الصحي المنزلية الحضرية ومياه الصرف الصناعي من المنطقة المحيطة من خلال شبكة الصرف الصحي البلدية ونقلها إلى المحطة.

تدخل مياه الصرف الصحي أولاً إلى منطقة المعالجة. تعترض الشاشات الخشنة والناعمة تدريجيًا الحطام الكبير والنفايات العائمة والمواد الصلبة العالقة والشوائب الأخرى. ثم تمر مياه الصرف الصحي عبر غرف الحصى لإزالة الرمل والطمي والجزيئات غير العضوية الأخرى.

تساعد هذه العملية على منع الشوائب الكبيرة من إتلاف المضخات النهائية، ومعدات المعالجة البيولوجية، والمرافق الأخرى. كما أنه يقلل من حمل الملوثات الذي يدخل في مراحل المعالجة اللاحقة.

توفر المعالجة المسبقة أساسًا مستقرًا لجودة المياه للمعالجة البيولوجية، وهي خطوة أولى رئيسية في ضمان التشغيل السلس لنظام معالجة مياه الصرف الصحي بأكمله.

3.2 المعالجة البيولوجية

بعد المعالجة المسبقة، تدخل مياه الصرف الصحي إلى منطقة المعالجة البيولوجية الأساسية، حيث يتم استخدام عملية AAO المعدلة للتنقية البيولوجية.

من خلال الظروف اللاهوائية ونقص الأكسجين والهوائية بالتناوب، يتم تنشيط مجتمعات ميكروبية محددة. تقوم الكائنات الحية الدقيقة بعد ذلك بإزالة الملوثات الرئيسية مثل:

• الطلب على الأكسجين الكيميائي (COD)

• نيتروجين الأمونيا

• إجمالي الفوسفور

• النيتروجين الكلي

بالمقارنة مع العمليات التقليدية، توفر عملية AAO المعدلة مقاومة أقوى لتحميل الصدمات وأداء أكثر استقرارًا لإزالة النيتروجين والفوسفور.

يمكنه تحسين كفاءة تنقية مياه الصرف الصحي بشكل كبير، والمساعدة في التحكم في التخثث في المسطحات المائية الحضرية، وتلبية المتطلبات الأساسية لإدارة بيئة المياه الحضرية.

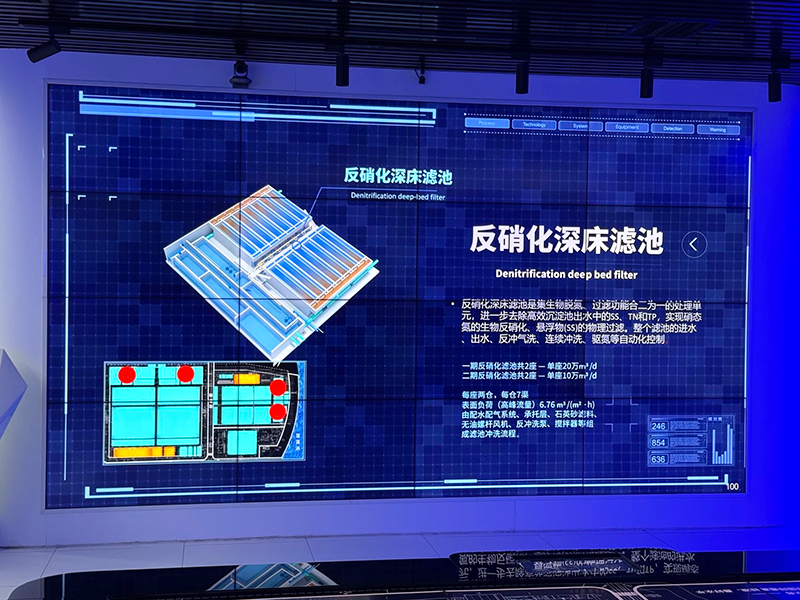

3.3 العلاج المتقدم

وحتى بعد المعالجة البيولوجية، قد تظل المياه تحتوي على كميات صغيرة من المواد الصلبة العالقة الدقيقة والملوثات النزرة. ولذلك، فهو يدخل في مرحلة العلاج المتقدمة لمزيد من التنقية.

يستخدم المصنع ثلاث عمليات رئيسية:

التخثر والترسيب ← الترشيح ← التطهير

أولاً، تتم إضافة مواد تخثر عالية الكفاءة إلى الماء لتعزيز تجميع وترسيب الشوائب العالقة الدقيقة.

ثم تمر المياه عبر معدات الترشيح الدقيقة لإزالة الملوثات المتبقية. وأخيرا، يتم استخدام عمليات التطهير المهنية للقضاء على الكائنات الحية الدقيقة الضارة.

بعد المعالجة المتقدمة، تتحسن جودة المياه بشكل ملحوظ. تعمل المياه المعالجة بشكل أفضل من معايير تصريف مياه الصرف الصحي التقليدية في المناطق الحضرية وتصل بشكل ثابت إلى معيار المياه السطحية شبه من الدرجة الرابعة.

يمكن استخدامه من أجل:

• تجديد المياه البيئية

• المناظر الطبيعية البلدية

• تطبيقات المياه الصناعية

• استخدامات أخرى للمياه المستصلحة

3.4 المعالجة والتخلص من الحمأة بطريقة غير ضارة

يتم نقل الحمأة الزائدة الناتجة أثناء معالجة مياه الصرف الصحي إلى ورشة معالجة الحمأة للمعالجة الاحترافية.

بدلاً من استخدام طرق التخلص التقليدية، يعتمد المصنع عملية مبتكرة لنزح المياه وتجفيف الحمأة الفراغية ذات درجة الحرارة المنخفضة.

يستخدم النظام نظام استعادة الحرارة الناتجة عن مياه الصرف الصحي في المحطة. تستخرج المضخة الحرارية ذات مصدر الماء ذو ​​درجة الحرارة العالية الطاقة الحرارية من المياه المستصلحة وتوفر مصدر حرارة ثابتًا ونظيفًا لتجفيف الحمأة. وهذا يحل محل طريقة تسخين غلايات الغاز الطبيعي التقليدية.

تدعم هذه العملية تقليل الحمأة والمعالجة غير الضارة وتحقيق الاستقرار. إنه يقلل بشكل كبير من حجم الحمأة ويساعد على منع التلوث الثانوي.

ويمكن بعد ذلك التخلص من الحمأة المعالجة أو استخدامها وفقًا للمتطلبات ذات الصلة، مما يحقق فوائد بيئية وموفرة للطاقة.

3.5 إعادة استخدام المياه المستصلحة وإعادة تدوير الموارد

بعد المعالجة، يتم تصريف جزء من المياه إلى نظام المياه الحضري لتجديد موارد المياه البيئية.

ويدخل جزء آخر إلى نظام إعادة استخدام المياه المستصلحة لإعادة تدويرها.

وفي الوقت نفسه، تطبق المحطة أساليب متقدمة لاستخدام الطاقة المتتالية لتعظيم قيمة موارد مياه الصرف الصحي. ومن خلال استعادة المياه المعالجة والحرارة المهدرة، وإدارة المعدات الموفرة للطاقة، وغيرها من التدابير، تقلل المحطة من استهلاك الطاقة وانبعاثات الكربون.

وهذا يخلق نظام معالجة وتشغيل مياه الصرف الصحي الأخضر ومنخفض الكربون.

4. المزايا الأساسية والميزات الرئيسية

4.1 تصميم مدمج تحت الأرض وتوافق بيئي قوي

باعتبارها محطة رائدة لمعالجة مياه الصرف الصحي تحت الأرض بالكامل في الصين، تعمل محطة Taihe على زيادة استخدام موارد الأراضي الحضرية النادرة.

يتم ترتيب معدات المعالجة الرئيسية وأنظمة المعالجة تحت الأرض، في حين يتم تطوير مستوى الأرض إلى مساحة خضراء بيئية.

يساعد هذا التصميم على تقليل تأثير الروائح والضوضاء المرتبطة تقليديًا بمحطات معالجة مياه الصرف الصحي. كما أنه يدمج مرافق معالجة مياه الصرف الصحي مع بيئة المعيشة الحضرية المحيطة.

تقدم محطة Taihe مثالاً قيمًا لتطوير مرافق معالجة مياه الصرف الصحي في المناطق الحضرية ذات الكثافة السكانية العالية.

4.2 الإدارة الذكية للمياه والتشغيل المكرر

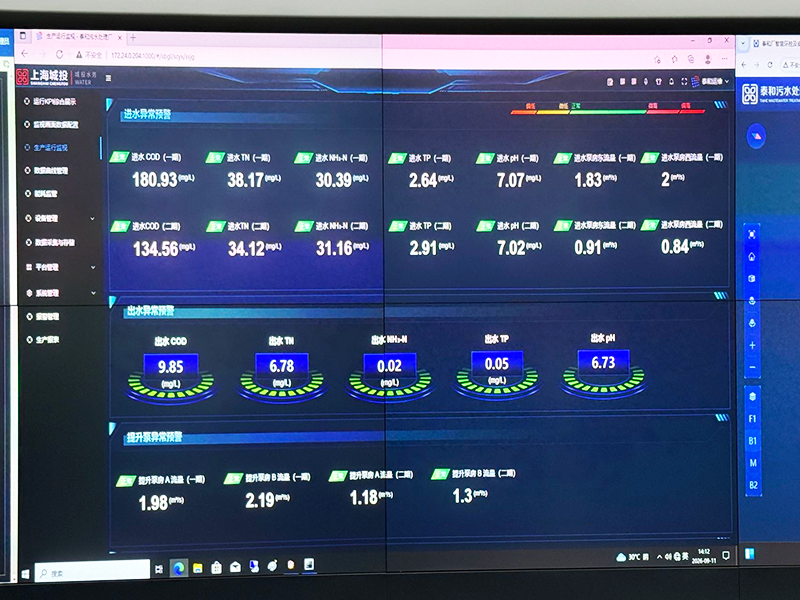

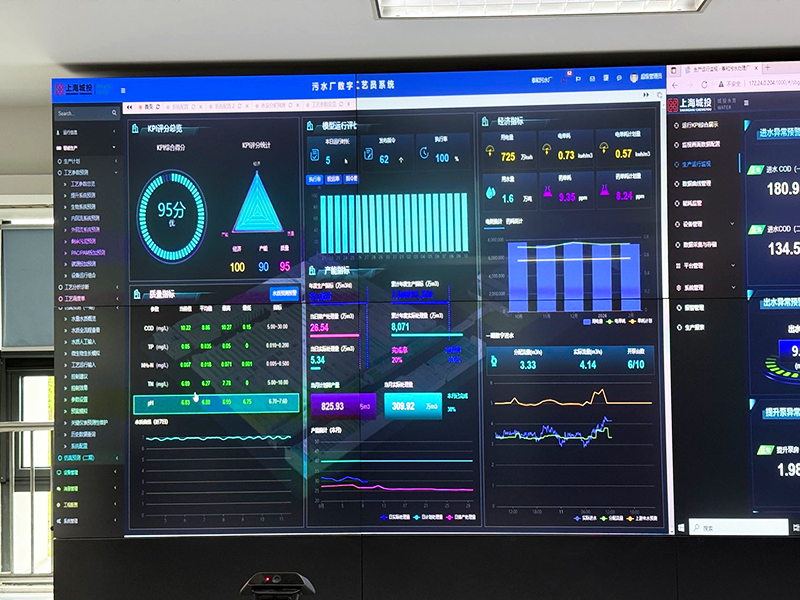

أنشأ المصنع منصة ذكية لإدارة المياه والتحكم فيها قائمة على البيانات الكبيرة.

ومن خلال شبكة من أجهزة الاستشعار وأجهزة المراقبة الذكية، تقوم المنصة بجمع البيانات في الوقت الحقيقي، بما في ذلك:

• نوعية المياه المؤثرة

• معدل التدفق المؤثر

• معلمات تشغيل المعدات

• مؤشرات جودة النفايات السائلة

• البيانات التشغيلية الأخرى

باستخدام نمذجة البيانات والتحليل الذكي، تتيح المنصة التحكم الذكي في عملية العلاج بأكملها، بما في ذلك:

• العلاج البيولوجي

• تشغيل المضخة

• الجرعات الكيميائية

• معالجة الحمأة والتخلص منها

وهذا يقلل من الحاجة إلى التدخل اليدوي المتكرر، ويحسن استقرار العلاج وكفاءة التشغيل، ويقلل من تكاليف العمالة والصيانة.

ونتيجة لذلك، يحقق المصنع إدارة بيئية أكثر دقة وذكاء.

4.3 التكنولوجيا الخضراء ومنخفضة الكربون مع إعادة تدوير الموارد

يركز المصنع على الحفاظ على الطاقة وتقليل الكربون وإعادة تدوير الموارد من خلال تطبيق تقنيات خضراء متعددة.

فمن ناحية، تُستخدم الحرارة المهدرة من المياه المستصلحة لتحل محل التدفئة القائمة على الوقود الأحفوري، مما يقلل من انبعاثات الكربون.

ومن ناحية أخرى، فإن إعادة استخدام المياه المعالجة يقلل من استهلاك مياه الصنبور البلدية. وفي الوقت نفسه، يتم تقليل الحمأة ومعالجتها من خلال عمليات التخلص غير الضارة.

تخلق هذه التدابير مجتمعة نظامًا أخضر متكاملًا يتميز بما يلي:

معالجة المياه + توفير الطاقة + تقليل الاستهلاك + إعادة تدوير الموارد

ويضع هذا النهج مبادئ التنمية الخضراء والمنخفضة الكربون موضع التنفيذ.

4.4 معايير معالجة صارمة وفوائد بيئية كبيرة

تطبق المحطة معايير معالجة عالية للمياه السطحية من الدرجة الرابعة.

وهذا أكثر صرامة بكثير من معايير التصريف الخاصة بمحطات معالجة مياه الصرف الصحي الحضرية العادية.

ويمكن للنفايات السائلة المعالجة أن تحسن بشكل فعال نوعية المياه الإقليمية، وتدعم استعادة النظام البيئي المائي في المناطق الحضرية، وتقلل من حمل الملوثات الذي يدخل إلى المسطحات المائية المحلية.

كما أنها توفر دعمًا قويًا لتحسين جودة مياه النهر واستعادة النظم البيئية المائية في منطقة باوشان.

وبالتالي فإن المصنع يوفر فوائد بيئية واجتماعية كبيرة.

5. الوجبات السريعة الرئيسية من الزيارة

خلال الزيارة إلى محطة معالجة مياه الصرف الصحي في تايخه، حصل فريق شركة Yosun البيئي على فهم أعمق لما يلي:

إن محطة معالجة مياه الصرف الصحي الحديثة ليست مجرد منشأة لمكافحة التلوث. وهي أيضًا جزء مهم من الحضارة البيئية الحضرية.

بدءًا من البناء المدمج تحت الأرض إلى الحديقة البيئية فوق الأرض، ومن عملية AAO المعدلة إلى منصة إدارة المياه الذكية، ومن تجفيف الحمأة ذات درجة الحرارة المنخفضة إلى استعادة حرارة المياه المستصلحة، توضح محطة Taihe مبادئ التطوير التالية:

التنمية الخضراء والإدارة الذكية والبناء المكثف وإعادة تدوير الموارد.

توفر هذه الممارسات المتقدمة أيضًا مصدر إلهام قيم لشركة Yosun Environmental في مجال البحث والتطوير والتصنيع وتكامل أنظمة معدات فصل المواد الصلبة والسائلة، بما في ذلك:

• أنظمة تعويم الهواء المذاب (DAF).

• صفيحات الصفيحة

• أجهزة توضيح اللوحة المائلة

• معدات معالجة مياه الصرف الصحي الأخرى

في المستقبل، ستواصل شركة Yosun Environmental متابعة أحدث التطورات في صناعة معالجة مياه الصرف الصحي، والتعلم من ممارسات الإدارة المتقدمة، وتحسين منتجاتها وخدماتها.

هدفنا هو تزويد المزيد من العملاء بحلول معالجة المياه الفعالة والموفرة للطاقة والموثوقة.
